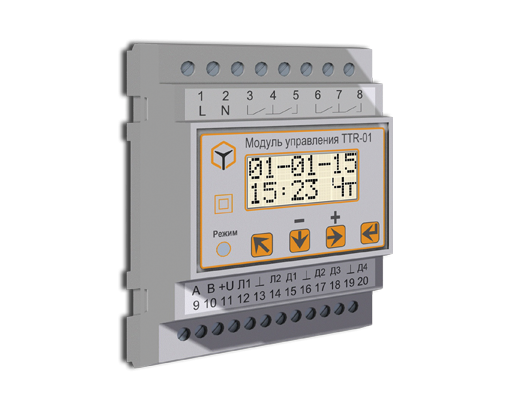

Модуль управления многофункциональный TTR-01
от 1 руб.
Минимальная сумма заказа на сайте — 10 руб
- В наличии
- Оптом и в розницу
- +375 (29) 690-21-24Отдел продаж
- +375 (16) 243-22-82Отдел продаж
- +375 (16) 243-22-86тел/факс Бухгалтерия
Модуль управления TTR в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный». Модуль управления TTR в узле подпитки одноконтурной независимой системы отопления обеспечивает управление одним двухпозиционным клапаном и работу до двух насосов в группе «основной + резервный».
Модуль управления многофункциональный TTR-01 представляет собой микропроцессорное устройство с символьно-цифровой индикацией.
Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачей тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.
Возможно использование модуля в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.
Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации. В зависимости от объекта, при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.
|
Основой TTR является однокристальный микроконтроллер, который организует работу всего изделия – измеряет входные сигналы, поступающие от внешних датчиков, производит расчёты, выводит полученные значения параметров на ЖКИ и, согласно с программой, вырабатывает сигналы управления исполнительными механизмами. |
|
|
Для системы горячего водоснабжения и отопленияавтоматическое правление подачей тепла производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (уставками). В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами. |
Для узла подпитки в системе отопления модуль управления TTR начинает свою работу с опроса состояния датчика наличия теплоносителя в системе. В случае наличия давления в системе и при условии Pсх |
|
При достижении максимального уровня давления Pmax модуль управления TTR производит выключение насоса и клапана подпитки. Далее, при достижение давления низкого уровня Pmin, процесс включения клапана подпитки и насоса повторяется. Алгоритмом работы программы в модуле TTR предусмотрена функция попеременной работа насосов с целью равномерного износа, переключение на работу резервного насоса в случае неисправности работающего насоса по датчику неисправности и/или по времени ограничения работы насоса Тогр, длительность которого может быть запрограммирована пользователем. Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм. На лицевой поверхности корпуса расположен жидкокристаллический индикатор (далее – ЖКИ), индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами. |
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Малые габаритные размеры: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры 90 х 70 х 65 мм;
- Автонастройка (самоадаптация): коэффициентов регулятора под параметры объекта управления;
- Жидко-кристаллический индикатор с подсветкой для отображения информации;
- Встроенные часы реального времени с резервным источником питания;
- Архив данных всех измеренных температур и состояния датчиков;
- Диагностика наличия аварийной (нештатной) ситуации и неисправности прибора;
- Сохранение настроек при пропадании питания;
- Интерфейс RS485 (протокол ModBus-RTU);
- Изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;
- Выбор типа (алгоритма) управления контура с помощью кнопок, расположенных на лицевой поверхности прибора.
- Возможность дистанционного управления как по интерфейсу связи RS-485, так и по отдельным дискретным входам.
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Минимальная температура регулирования | -50 град. |
| Максимальная температура регулирования | 180 град. |
| Напряжение сети | 220~240 В |
| Дисплей | Да |
| Вес | 0.35 кг |
| Гарантийный срок | 24 мес |
| Состояние | Новое |
| Габаритные размеры | |
| Длина | 90 мм |
| Высота | 70 мм |
| Ширина | 65 мм |
| Пользовательские характеристики | |
| Производитель | ООО "Завод Теплосила" |
